電線電纜六大類別解析 聚焦控制電纜的奧秘
電線電纜作為電力傳輸、信號傳遞的核心載體,其種類繁多,應用廣泛。根據結構、用途及性能的不同,行業通常將其劃分為六大主要類別。了解這些類別,有助于我們在電氣工程、家庭裝修乃至日常設備選擇中做出更明智的決策。
電線電纜的六大類別
1. 電力電纜
這是最常見的一類,主要用于傳輸和分配大功率電能。其特點是電壓等級高(從低壓到超高壓)、導體截面大,并具備良好的絕緣和護套以保障安全。例如城市地下電網、電站引出線路等。
2. 裸電線及裸導體制品
這類產品沒有絕緣層和保護套,通常由鋁、銅、鋼等金屬制成。主要用于戶外架空輸電線路、變壓器和配電裝置的連接,以及需要高機械強度的場合。
3. 電氣裝備用電線電纜
此類電纜專門為各種電氣設備和儀器儀表供電或進行內部連接。它們通常電壓等級較低,但要求柔軟、耐彎曲,并可能具備耐油、耐高溫等特殊性能。家用電器內部的配線、電動工具電源線等都屬于此列。
4. 通信電纜與光纜
專門用于傳輸電信、電視、網絡等信號。通信電纜通常由多對相互絕緣的導線組成,而光纜則使用光纖作為傳輸介質,具有傳輸容量大、抗干擾能力強的特點。
5. 電磁線(繞組線)
用于制造電機、變壓器、電感線圈等電工產品的繞組。其表面覆蓋有絕緣漆或薄膜,核心要求是能在高溫和電磁環境下穩定工作,并具有良好的導電性。
6. 控制電纜
這是本文重點探討的一類,其重要性不亞于電力電纜。

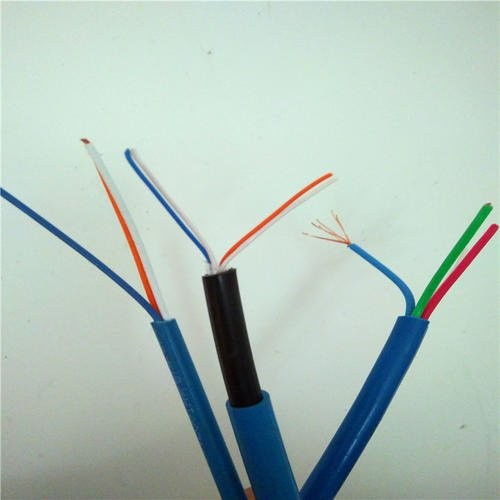

深入解析:控制電纜
控制電纜是專門用于在電氣控制系統中傳輸控制信號、指令或測量數據的電纜。它連接著控制中心(如PLC可編程邏輯控制器、DCS集散控制系統)與現場的傳感器、開關、執行機構(如閥門、電機啟動器)等設備,構成了自動化系統的“神經網絡”。
主要特點與結構:
- 多芯結構:通常由多根絕緣線芯(從幾芯到幾十芯不等)絞合而成,便于集中布線和傳輸多路信號。
- 屏蔽層:為防止外部電磁干擾影響微弱的控制信號,或防止電纜自身信號干擾其他設備,大多數控制電纜都帶有銅絲編織或鋁塑復合帶屏蔽層。
- 低電壓等級:工作電壓通常較低,一般為300/500V或450/750V。
- 柔韌性與耐用性:考慮到可能需要在復雜的工業環境中敷設,它通常具有良好的柔韌性和一定的耐油、耐酸堿、防潮等性能。
核心應用領域:
控制電纜是工業自動化的命脈,廣泛應用于:
- 制造業:機床、生產線、機器人系統的控制。
- 過程工業:石油化工、電力、冶金等行業的閥門控制、儀表信號傳輸。
- 建筑樓宇:消防系統、空調系統、照明控制系統的信號連接。
- 交通基礎設施:軌道交通的信號系統、車站設備控制。
與其他電纜的區別:
- 與電力電纜相比:控制電纜傳輸的是“指令”而非主要動力,電流小、電壓低,但對抗干擾性和信號穩定性要求極高。
- 與通信電纜相比:雖然都傳輸信號,但控制電纜側重于設備間的開關量或模擬量控制指令,通常工作在工業自動化協議下,而通信電纜側重于數據通信。
選購與使用要點:
1. 明確芯數與規格:根據控制系統所需的信號路數選擇芯數,并依據敷設環境選擇絕緣和護套材料(如PVC、聚乙烯、低煙無鹵等)。
2. 重視屏蔽性能:在電磁環境復雜的車間或靠近動力線路敷設時,必須選用帶屏蔽層的電纜,并做好接地。
3. 關注敷設條件:是否需移動、彎曲半徑大小、是否有防火阻燃要求等,都影響具體型號的選擇。
###
電線電纜的六大類別各司其職,共同構建了現代電力與信息傳輸的基礎網絡。其中,控制電纜雖不直接輸送強大電能,卻是實現精準自動化、智能控制的幕后功臣。從宏偉的智能制造工廠到我們身邊的智能樓宇,都離不開它穩定可靠的“神經信號”傳遞。認識并正確選用各類電纜,尤其是理解控制電纜的特殊使命,是保障電氣系統安全、高效、智能運行的關鍵一步。
